Tester portabil pentru opritorul de oxid de zinc

Tester portabil pentru descărcătorul de oxid de zinc Descărcătorul de oxid de zinc este paratrăsnet cu performanțe de protecție excelente. Profitând de excelentele caracteristici neliniare de tensiune-curent ale oxidului de zinc, curentul care circulă prin descărcători sub tensiune normală de lucru este extrem de mic (în intervalul de microamperi sau miliamperi); Tester de înaltă precizie a opritorului de oxid de metal (MOA) atunci când apare o supratensiune, rezistența scade brusc, disipând energia supratensiunii și obținând efectul de protecție. Diferența dintre acest tip de descărcătoare și descărcătoarele tradiționale este că nu are spațiu de descărcare; în schimb, caracteristicile ne-liniare ale oxidului de zinc sunt utilizate pentru a juca rolurile de disipare și întrerupere a curentului.

Tester portabil pentru opritorul de oxid de zinc

1. Capacitate mare de curent-
Acest lucru se reflectă în principal în faptul că paratrăsnetul are capacitatea de a absorbi diferite supratensiuni de trăsnet, supratensiuni tranzitorii ale frecvenței de alimentare și supratensiuni operaționale. Capacitatea actuală-de încărcare a paratrăsnetului cu oxid de zinc respectă pe deplin și chiar depășește cerințele standardelor naționale. Nivelul de descărcare, capacitatea de absorbție a energiei, toleranța mare la impact de curent de 4/10 nanosecunde, capacitatea de transport a curentului cu undă pătrată de 2 ms, etc. au atins nivelul de lider în China.
2. Caracteristici excelente de protecție
Descărcătoarele cu oxid de zinc sunt produse electrice utilizate pentru a proteja diverse echipamente electrice din sistemul de alimentare împotriva daunelor cauzate de supratensiune. Au performanțe bune de protecție. Deoarece caracteristicile neliniare ale plăcii de supapă de oxid de zinc sunt foarte excelente, doar câțiva microamperi de curent trec prin tensiune normală de lucru, ceea ce face posibil să fie proiectată ca o structură fără întreruperi, permițându-i să aibă performanțe bune de protecție, greutate redusă și dimensiuni reduse. Când supratensiunea invadează, curentul care curge prin placa supapei crește rapid, limitând în același timp amplitudinea supratensiunii, eliberând energia supratensiunii, iar apoi placa supapei cu oxid de zinc revine la o stare de-rezistență ridicată, permițând sistemului de alimentare să funcționeze normal.
3. Performanță bună de etanșare
Componentele descărcătorului folosesc jachete compozite-de înaltă calitate, cu performanțe bune de îmbătrânire și etanșeitate la aer. Sunt adoptate măsuri precum controlul cantității de compresie a inelului de etanșare și adăugarea mai multor adeziv de etanșare. Mantaua ceramică este folosită ca material de etanșare pentru a asigura o etanșare fiabilă și pentru a stabiliza performanța dispozitivului de descărcare.
4. Performanță mecanică
Următorii trei factori sunt luați în considerare în principal:
(1) Forța seismică pe care o poate suporta;
(2) Presiunea maximă a vântului care acționează asupra paratrăsnetului;
(3) Tensiunea maximă admisă pe firul din partea superioară a paratrăsnetului.
5. Performanță bună de detartrare
Paratrăsnetele din oxid de zinc fără întreruperi au o performanță ridicată de rezistență la murdărie.
Gradul de distanță de fuga specificat de standardul național este:
Grad II - Zone cu poluare medie: distanță de fuga 20 mm/kv
Grad III - Zone cu poluare intensă: distanță de fuga 25 mm/kv
Grad IV - Zone cu poluare foarte intensă: distanță de fuga 31 mm/kv
6. Fiabilitate operațională ridicată
Fiabilitatea operațională-pe termen lung depinde de calitatea produsului și de dacă alegerea produsului este rezonabilă. Principalii factori care afectează calitatea produsului sunt următorii:
(1) Raționalitatea structurii de ansamblu a paratrăsnetului;
(2) Caracteristicile 伏安 și caracteristicile de rezistență la îmbătrânire ale foii de supapă de oxid de zinc;
(3) Performanța de etanșare a paratrăsnetului.
7. Capacitate de rezistență la frecvența de alimentare
Din cauza diverselor motive ale sistemului de alimentare, cum ar fi împământarea monofazată, efectul de capacitate de linie lungă-și reducerea sarcinii, diverse motive pot cauza creșterea tensiunii de frecvență a puterii sau generarea de supratensiuni tranzitorii cu amplitudine mare-. Paratrăsnetul are capacitatea de a rezista la o anumită creștere a tensiunii de frecvență a puterii într-o anumită perioadă de timp.

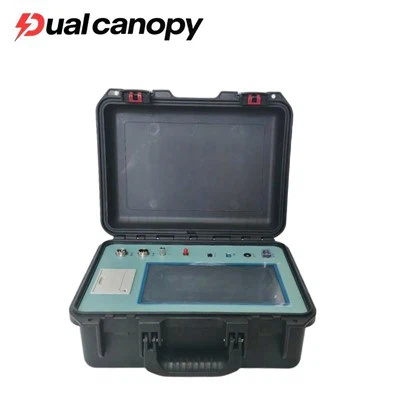

Testerul portabil pentru descărcător de oxid de zinc este un instrument specializat utilizat pentru detectarea diferiților parametri electrici ai descărcătoarelor atât în ​​câmp, cât și în laborator. Este aplicat pe scară largă în-monitorizarea online (testare în direct) și teste de laborator (întreținere-pentru oprire) a descărcătoarelor cu oxid de zinc. Este în conformitate cu cerințele tehnice ale „Condițiilor tehnice generale „DL/T987-2005 Tester de curent de rezistență pentru opritorul de oxid de zinc - din standardele din industria energetică chineză. Acest instrument folosește tehnologii avansate, cum ar fi eșantionarea și controlul pe microcomputer. Poate măsura curentul total, a treia armonică, curentul de rezistență, curentul de rezistență de vârf, curentul capacitiv, puterea activă etc. ale descărcătoarelor cu oxid de zinc sub tensiune de frecvență de putere. De asemenea, afișează formele de undă ale tensiunii și curentului și oferă rezultate de imprimare. Dispune de un afișaj cu cristale lichide cu ecran mare-, solicitări de operare în meniul chinezesc și capabilități îmbunătățite de interacțiune umană-cu computerul. De asemenea, oferă afișaj la fața locului. Acest instrument are caracteristicile de cablare simplă, precizie ridicată de măsurare și fiabilitate puternică.

1. Parametri de măsurare și interval
Tensiune de testare: KV
Tensiune a treia armonică: KV
Curent total (vârf): 0 - 20 mA
Curentul al treilea armonic: 0 - 20 mA
Curent rezistiv (vârf): 0 - 20 mA
Vârf de curent rezistiv: 0 - 20 mA
Curent capacitiv (vârf): 0 - 20 mA
Consumul de energie pentru descărcătorul de supratensiune: 0 - 8W
Pe lângă afișarea valorilor de măsurare de mai sus, pot fi afișate și formele de undă ale tensiunii și curentului total.
2. Eroare de măsurare
Tensiune de testare: ±2%
Curent total: ±2%
Curent rezistiv: ±5%
Curent capacitiv: ±5%
Consumul de energie pentru descărcător: ±5%
3. Semnal de intrare
Semnal de tensiune (partea de joasă tensiune a PT): 5 - 200V AC
Semnal curent: AC 0 - 20mA
4. Alimentare de lucru AC 220V±10% 50Hz
5. Timpul de lucru continuu al bateriei
Mai mult de 8 ore
6. Timp de încărcare a bateriei
Mai mult de 6 ore
7. Dimensiunea instrumentului 34cm×22cm×20cm
8. Greutatea instrumentului
5 kg (fără cabluri)
